后张法（无粘结）预应力筋张拉结构
来源：https://www.sdwzyyl.com/ 日期：2019-02-13 发布人：admin

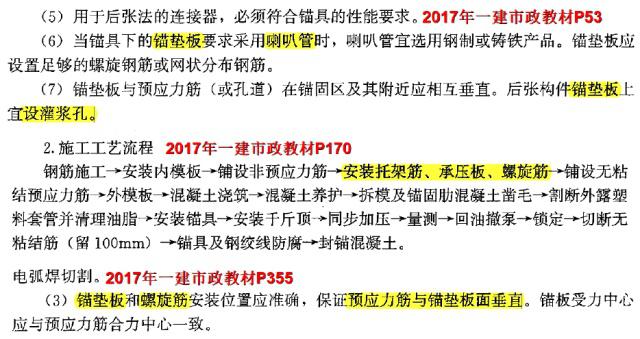

2017年一建市政教材P53-P170-P355

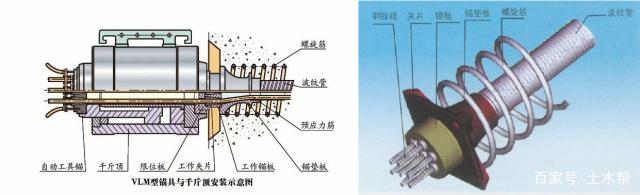

后张法（无粘结）张拉端结构图
后张法（无粘结）张拉端结构解析
无论是后张法预应力还是无粘结预应力的张拉端，都是通过千斤顶对预应力筋进行张拉，张拉至设计伸长值并且张拉稳定后，通过锚具和夹具进行锚固，以限制千斤顶放张后的预应力筋回弹，二者的区别就是后张法预应力需要预埋管道和孔道压浆，如上图所示，千斤顶通过顶推锚垫板（承压板）进行预应力筋的张拉，锚垫板后面螺旋筋的作用是分散千斤顶推力到混凝土构件中，锚垫板上设置灌浆孔，锚具和夹片咬住预应力筋限制回缩。

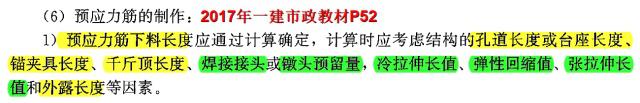

预应力筋的下料长度
关于预应力筋的下料长度，也是大家问的比较多的问题，其中预应力筋下料长度应考虑的孔道长度或台座长度+锚夹具长度+千斤顶长度+外露长度，这些比较好理解，而对于焊接接头或墩头预留量、冷拉伸长值、弹性回缩值、张拉伸长值不理解，由于预应力受拉会产生变形的，所以需要考虑冷拉伸长值和张拉伸长值，在预应力锚固后，整个预制件会回缩，这个弹性回缩值也需要考虑，对于预应力筋的接长需要考虑接头长度，墩头预留量指的是把预应力筋局部墩粗以便于锚具或者混凝土牢牢抓住预应力筋。
